¿Seamless o soldada? Elegir la tubería criogénica correcta para temperaturas extremas

Introducción

Al seleccionarTuberías criogénicasPara aplicaciones de baja temperatura extrema (por debajo de-150 ° c), los ingenieros se enfrentan a una decisión crítica:¿Construcción sin costura o soldada?La elección afecta la seguridad, la durabilidad y el cumplimiento de los estándares de la industria. Esta guía compara ambos tipos, destacando su idoneidad paraTubo criogénicoSistemas en lng, aeroespacial, e industrias de gas industriales.

1. comprender los requisitos criogénicos de la tubería

Tuberías criogénicasDebe soportar temperaturas ultra bajas sin volverse quebradizo o fallar. Las consideraciones clave incluyen:

·Dureza material(Por ejemplo, acero inoxidable 316l, 9% de acero al níquel)

·Integridad estructural(No hay puntos débiles para que se formen grietas)

·Cumplimiento de las normas(Asme b31.3, astm a312, a333)

2. tubos sin costura para aplicaciones criogénicas

Ventajas

✅Ningunas costuras de la soldadura-Elimina los puntos débiles propensos a agrietarse en frío extremo.
✅Fuerza superior-Estructura uniforme resiste la alta presión y el estrés térmico.
✅Preferido para aplicaciones críticas-Sistemas de transferencia de lng, hidrógeno líquido y oxígeno.

Desventajas

❌Mayor costo-Más caro de fabricar que los tubos soldados.
❌Tamaños limitados-Los diámetros grandes pueden ser más difíciles de obtener.

Mejor para:

·Terminales del lng

·Los tanques de almacenamiento criogénicos

·Transporte de gas de alta presión

3. tubos soldados para uso criogénico

Ventajas

✅Rentable-Más barato para sistemas de gran diámetro o baja presión.
✅Fácilmente disponible-Más fácil de adquirir en tamaños personalizados.

Desventajas

❌Riesgos de integridad de la soldadura-Mala soldadura puede conducir a grietas a bajas temperaturas.
❌Requiere un tratamiento posterior a la soldadura-Debe someterseRecocido de la soluciónPara aliviar el estrés.

Mejor para:

·Líneas criogénicas secundarias(Rutas no críticas)

·Sistemas de nitrógeno líquido/argón de baja presión

·Soportes estructurales en plantas criogénicas

4. factores de selección clave

Al elegir entre sin costura y soldadaTuberías criogénicas, Considere:

A. temperatura y presión

·¿Por debajo de-100 ° c?→ Seamless es más seguro.

·¿Sistemas de baja presión?→ Soldada puede ser suficiente si se trata adecuadamente.

B. estándares de la industria

·Por astm a312(Acero inoxidable sin costura)

·Por astm a333(Acero al carbono soldado a baja temperatura)

C. inspección y prueba

·100% rt (radiografía) o ut (prueba ultrasónica)Para uniones soldadas.

·Prueba de impacto charpyPara verificar la tenacidad a temperaturas criogénicas.

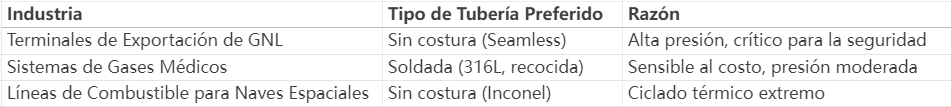

5. aplicaciones del mundo real

Conclusión

PorTubo criogénicoSistemas,Tubos sin soldaduraSon el estándar de oro en ambientes extremos, mientras queTuberías soldadasPuede ser una alternativa rentable para aplicaciones menos críticasSi rigurosamente probado. Priorice siempre la certificación de materiales y las pruebas no destructivas (ndt) para garantizar la seguridad.

Necesita asistencia seleccionandoTuberías criogénicas¿?Póngase en contacto con nuestros expertos para encontrar la solución ideal para los requisitos de temperatura, presión y cumplimiento de su proyecto.
