Las paradas inesperadas de la planta le cuestan dinero y dañan su reputación. Cuando las altas temperaturas comprometen la integridad de su tubería, el peligro oculto de la falla de fluencia a menudo golpea sin previo aviso.Fracaso creepEnTubos de calderaOcurre cuando los materiales se deforman lentamente bajo tensión constante a temperaturas elevadas. Incluso por debajo del límite elástico, la exposición a largo plazo al calor causa cambios microestructurales, lo que lleva a abultamiento, adelgazamiento y eventual ruptura longitudinal. Esto representa casi el 30% de todas las fallas de tubos en la industria.
Tenemos que ver por qué sucede esto y cómo se pueden detectar los riesgos antes de que se conviertan en desastres.

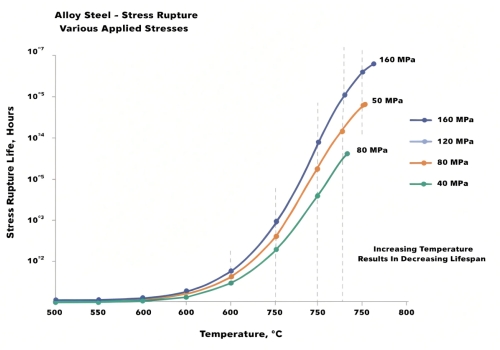

Usted diseña sistemas para límites específicos, pero la realidad operativa a menudo empuja esos límites. Un ligero aumento de la temperatura puede reducir drásticamente la vida útil de su acero. Cuando un tubo funciona por encima de su temperatura de diseño, el metal entra en el "régimen de fluencia". Aquí, los límites de grano se deslizan y se forman cavidades. Con el tiempo, estos vacíos microscópicos se unen para crear grietas, lo que finalmente hace que el tubo explote bajo presión interna.

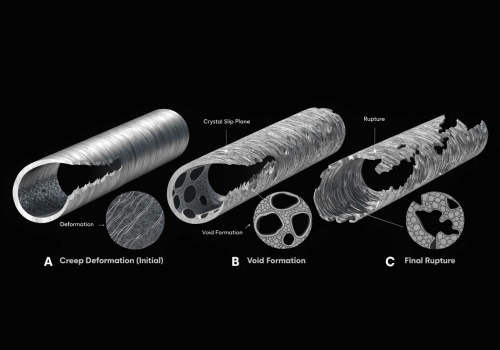

La comprensión de la mecánica del calor y el estrés como alguien que ha trabajado en la industria de tuberías durante décadas, sé que el calor es el enemigo de la longevidad. Cuando hablamos de fallo por fluencia en los tubos de caldera, estamos hablando de una función de tres cosas: tiempo, temperatura y estrés. Se estima que el 10% de todas las averías de la planta de energía se derivan directamente de este problema. En mi experiencia con proyectos epc, muchos compradores asumen que si la presión está dentro de los límites, la tubería es segura. Esto no es cierto. Si la temperatura excede el límite específico para ese grado de acero (incluso en 20 ° c o 30 ° c), la estructura del material cambia. El metal comienza a fluir muy lentamente, como miel espesa. Esto es "deformación plástica". Podemos dividir el proceso en etapas usando el pensamiento crítico. Primero, tienes la extensión inicial. Entonces, un estado estacionario donde el tubo se abomba. Finalmente, la etapa terciaria donde se forman vacíos dentro de la pared metálica. Estos huecos se conectan, reduciendo el espesor efectivo de la pared hasta que ya no puede mantener la presión. Aquí hay un desglose de cómoExcursiones de temperaturaImpacto diferentes tipos de tubos basados en datos de la industria:
| Tipo de Componente | Causa Principal de Falla | Resultado Típico |
|---|---|---|
| Tubos de pared de agua | Sobrecalentamiento debido a acumulación de incrustaciones | Abombamiento localizado |
| Sobrecalentadores | Exposición prolongada a altas temperaturas | Fractura con borde grueso |
| Tubos de reformador | Picos repentinos de temperatura | Rotura longitudinal |
Si ignora estas señales de advertencia, el tubo finalmente fallará. La clave es entender que este es un proceso dependiente del tiempo. Esto no sucede de la noche a la mañana, lo que significa que tenemos tiempo para evitarlo a través de una mejor selección de materiales.

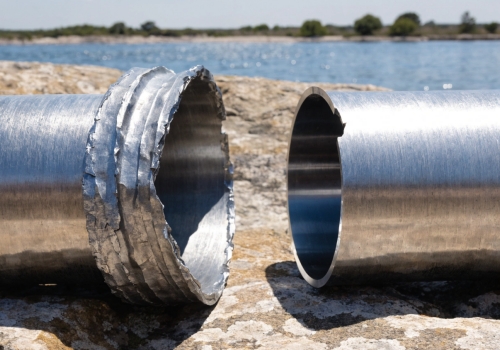

Mirar un tubo roto es como investigar la escena de un crimen. La forma de la grieta revela la historia del evento de sobrecalentamiento. Las fracturas de labios gruesos sugieren una temperatura más baja, sobrecalentamiento a largo plazo. Fracturas de borde de cuchillo de labios finos indican un pico de temperatura repentino y violento. El análisis de estos patrones ayuda a los ingenieros a identificar exactamente cuándo y cómo ocurrió la falla de fluencia en los tubos de la caldera.
Analizando estudios de casos del mundo real, veamos más profundamente la evidencia. Recuerdo haber leído estudios técnicos relacionados con calderas y sobrecalentadores que reflejan lo que veo en el campo. La morfología, o forma, de la fractura es su mejor pista. En un caso relacionado con un tubo supercalentador, el acero había estado en servicio durante siete años a una temperatura planificada de 375 ° C. Sin embargo, la fractura mostró una apariencia de "labios gruesos". Esto significa que la superficie de fractura era aproximadamente tan ancha como el espesor de la pared original. Esto nos dice que la falla fue "intergranular". el tubo se estiró y se abultó durante un largo período porque estaba funcionando demasiado caliente durante demasiado tiempo. La ductilidad era baja, y el material simplemente se rindió con el tiempo. Contraste esto con un fallo de tubo de caldera diferente donde la pared adelgazó significativamente-de 6mm a 2mm en el borde. Esta fractura de "labios finos" generalmente apunta a un evento de temperatura mucho más alta, tal vez alrededor de 700 ° C. En este escenario, el tubo no se degradó lentamente; se ablandó rápidamente y estalló. ¿Por qué es importante para usted como gerente de compras? Porque dicta el grado de acero que necesita comprar.
·Sobrecalentamiento a corto plazo: a menudo indica un problema de control operacional, pero los materiales de mayor resistencia a la tracción pueden proporcionar un amortiguador de seguridad. Al analizar estas fracturas, podemos correlacionar el daño con "mapas de mecanismo de deformación". Este enfoque científico demuestra que comprar la especificación correcta por adelantado es más barato que reemplazar una línea rota más tarde.
Abastecimiento de la tubería más barata a menudo conduce a las reparaciones más caras. La composición química yTratamiento térmicoDe sus tuberías son su primera línea de defensa. La prevención de la falla de fluencia en los tubos de caldera requiere seleccionar la aleación correcta, como 1.25cr-0.5mo o grados superiores. El grueso de pared constante y el tratamiento térmico exacto durante la fabricación se aseguran que el acero mantenga su fuerza incluso durante fluctuaciones inesperadas de la temperatura.
El papel de la calidad del material y el abastecimiento integrado en el acero centerway, hemos visto cómo las variaciones en la calidad de fabricación afectan el rendimiento. Para detener la falla de fluencia, no se puede confiar en el acero al carbono básico una vez que suben las temperaturas. Necesita materiales diseñados específicamente para estos entornos, que a menudo contienen cromo (cr) y molibdeno (mo). Nos centramos en la solución "todo en uno" porque mezclar materiales inconsistentes de diferentes proveedores agrega riesgo. Cuando suministramos tuberías para un proyecto, nos aseguramos de que el tratamiento térmico sea uniforme. Si un tubo no es tratado térmicamente correctamente después de formarse, tendrá tensiones residuales. Estas tensiones actúan como una ventaja para la falla de fluencia. Cuando agrega calor operacional, el tubo falla mucho más rápido de lo que predicen los gráficos. Esto es lo que debe buscar en un proveedor para mitigar estos riesgos:
1. Corregir el abastecimiento de aleación: asegúrese de que el molino utiliza materias primas de alta pureza. Elementos como el azufre y el fósforo deben mantenerse bajos para mantener la ductilidad.
Precisión del espesor de la pared: un tubo que es ligeramente más delgado en un lado (excentricidad) creará un "punto caliente" donde se concentra el estrés. Nuestras capacidades de producción garantizan una alta precisión en el espesor de la pared.
3. rigor de prueba: confiamos en ISO 9001 e inspecciones de terceros (sgs, tuv) para verificar el tamaño del grano. Un establoEstructura de granoEs la barrera principal contra la fluencia. Usted no sólo está comprando un tubo de acero; usted está comprando tiempo. Al elegir materiales probados de alta calidad, se extiende la ventana de operación antes de que la fluencia se convierta en una amenaza. Esto permite que sus equipos de mantenimiento detecten problemas durante las paradas programadas en lugar de durante las fallas de emergencia.
La falla por fluencia es un resultado predecible del calor, el tiempo y el estrés, pero se puede prevenir con los materiales adecuados. En el acero del centerway, combinamos décadas de experiencia con control de calidad estricto para proporcionarTubos de calderaSoportar estas duras condiciones. Como su socio profesional integral, nos aseguramos de que obtenga las soluciones de tuberías confiables que necesita para mantener su planta funcionando de manera segura.
